| 驅動桿 | 驅動桿的安裝位置 | 接觸規格 | 型號 | |
|---|---|---|---|---|
|
針狀按鈕型
|
|
-- | 1b | D3M-01 |
| 1a | D3M-01-3 | |||
|

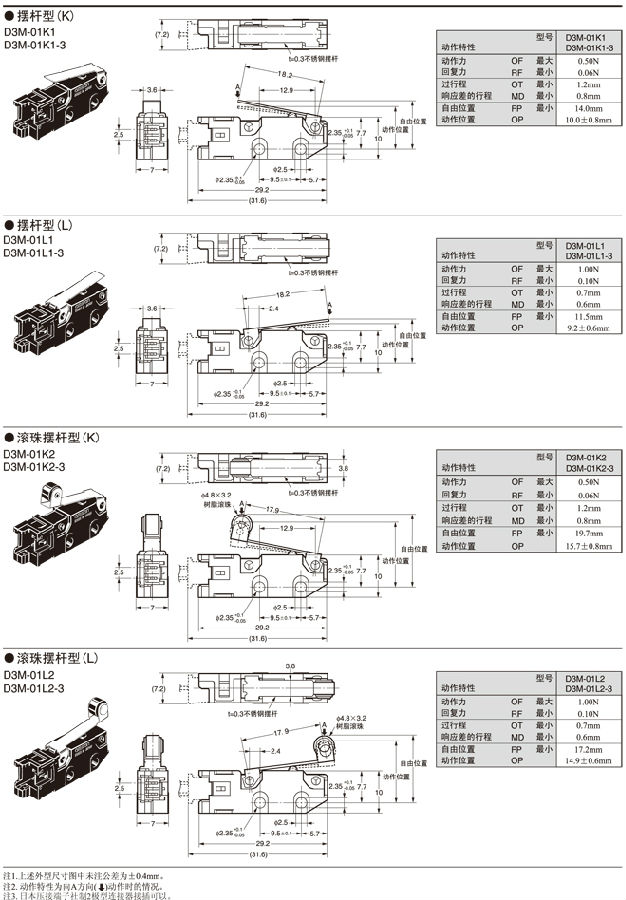

擺桿型
|
|
K | 1b | D3M-01K1 |
| 1a | D3M-01K1-3 | |||
|
|
L | 1b | D3M-01L1 | |
| 1a | D3M-01L1-3 | |||
|
滾珠擺桿型
|
|
K | 1b | D3M-01K2 |
| 1a | D3M-01K2-3 | |||
|
|
L | 1b | D3M-01L2 | |
| 1a | D3M-01L2-3 | |||
|

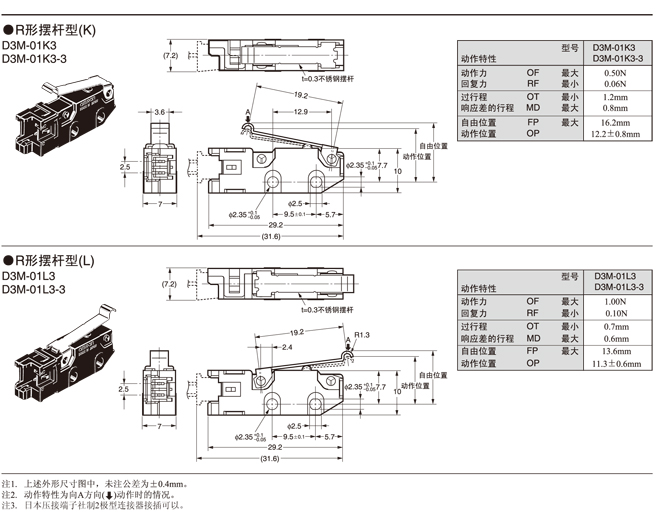

R形擺桿型
|
|
K | 1b | D3M-01K3 |
| 1a | D3M-01K3-3 | |||
|
|
L | 1b | D3M-01L3 | |
| 1a | D3M-01L3-3 | |||
| 1b（常閉型） | 1a（常開型） | |
|
|
|
?額定值
| 額定電壓 | 阻性負載 |
|---|---|
|
|
|
| 注. | 上述額定值是在下面條件下測得的數據。 |
| (1). | 環境溫度：20±2℃ |
| (2). | 環境濕度：65±5%RH |
| (3). | 操作頻率：30次/min |
| 容許操作速度 | 0.1mm～1m/s（針狀按鈕型的場合） | |
|---|---|---|
|
容許操 作頻率 |
機械 | 400次/min |
| 電氣 | 60次/min | |
| 絕緣電阻 | 100MΩ以上（DC500V電阻計） | |
| 接觸電阻（初始值） ＊1 | 100mΩ以下 | |
| 耐電壓 | 同極端子之間 | AC1,000V 50/60Hz 1min |
| 帶電金屬部與地之間 | AC1,500V 50/60Hz 1min | |
| 各端子與非帶電金屬部之間 | AC1,500V 50/60Hz 1min | |
| 振動＊2 | 誤動作 | 頻率10～55Hz 雙振幅1.5mm |
| 沖擊＊2 | 耐久 | 最大1,000m/s2 |
| 誤動作 | 最大300m/s2 | |
| 壽命＊3 | 機械 | 50萬次以上（60次/min） |
| 電氣 | 20萬次以上（30次/min） | |
| 保護結構 | IEC IP40 | |
| 使用環境溫度 | －25～＋85℃ 60%RH以下（無結冰、無凝露） | |
| 使用環境濕度 | 85%RH以下（+5～+35℃時） | |
| 重量 | 約2g（針狀按鈕型的場合） | |
| 注. | 上述值為初始值。 |
| *1. | 包括連接器和導線(AWG#28 長50mm)的電阻值。 |
| *2. |
在針狀按鈕型中為了自由位置和總行程位置的數據，在擺桿型中為總行程位置的數據。 接點的閉路或開路在1ms以內。 |
| *3. | 關于試驗條件請另行查詢。 |
