G7L 功率繼電器
高容量、高耐壓、抗瞬間電壓下降性能較強的功率繼電器
? 在額定電壓的50%以下即使發生瞬間電壓下降，也不會導致接點震顫。
? 用1個線圈可以覆蓋AC100V系列的AC100～120V 50/60Hz及AC200V系列的AC200～240V 50/60Hz，實現了寬范圍線圈。
? 高容量，且對感性負載威力強大。
高容量、高耐壓、抗瞬間電壓下降性能較強的功率繼電器
? 標準產品已經通過UL、CSA、TUV認證、IEC950標準認證。
? 以接線片端子為首，有螺釘端子、印刷基板用端子等豐富的種類。還有表面連接插座。
? 標準產品已經通過UL、CSA、TUV認證、IEC950標準認證。
? 接點間隔為3mm的安全設計。
結構
分類
極數
接線片端子用
螺釘端子用
印刷基板端子
E附件安裝型
（E附件另售）
—
1a
G7L-1A-T
G7L-1A-B
—
2a
G7L-2A-T
G7L-2A-B
—
帶測試按紐
1a
G7L-1A-TJ
G7L-1A-BJ
—
2a
G7L-2A-TJ
G7L-2A-BJ
—

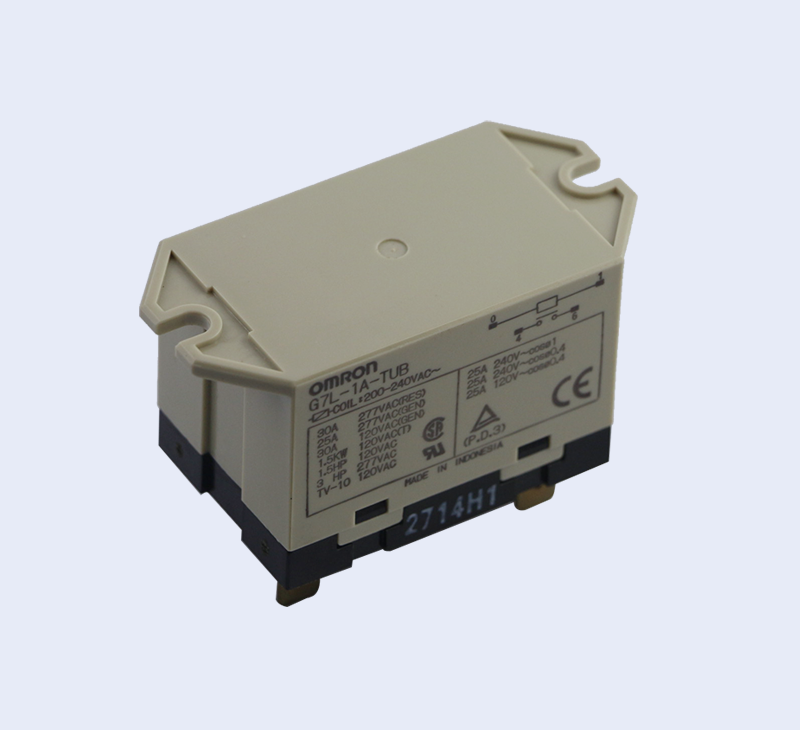

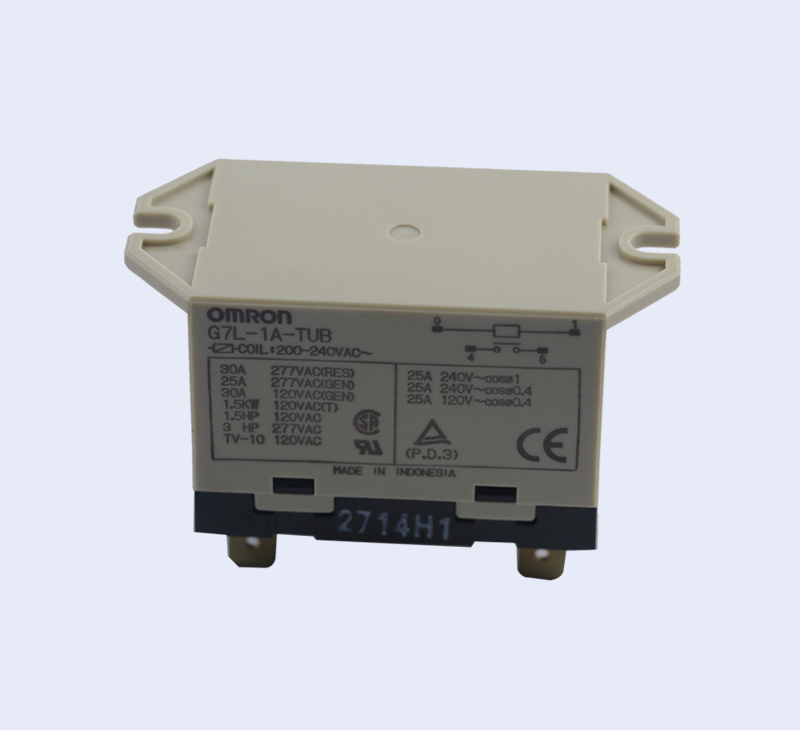

上部托架安裝型
帶測試按紐
1a
G7L-1A-TUB
G7L-1A-BUB
—
2a
G7L-2A-TUB
G7L-2A-BUB
—
1a
G7L-1A-TUBJ
G7L-1A-BUBJ
—
2a
G7L-2A-TUBJ
G7L-2A-BUBJ
—
印刷基板安裝型
—
1a
—
—
G7L-1A-P
2a
—
—
G7L-2A-P
額定值
操作線圈
|
額定電流（mA） | 線圈電阻（ Ω ） | 線圈電感（H） | 動作電壓 | 復位電壓 | 最大容許電壓 | 功率消耗（VA、W） | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 鐵片放開時 | 鐵片動作時 | 相對于額定電壓的比例 | |||||||||
| AC | 12 | 142 | — | — | — | 75% 以下 | 15% 以下 | 110% 以下 | 約1.7～ 2.5 | ||
| 24 | 71 | ||||||||||
| 50 | 34 | ||||||||||
| 100～120 | 17.0～20.4 | 75V | 18V | 132V | |||||||
| 200～240 | 8.5～10.2 | 150V | 36V | 264V | |||||||
| DC | 6 | 317 | 18.9 | 0.09 | 0.21 | 75% 以下 | 15% 以上 | 110% | 約1.9 | ||
| 12 | 158 | 75 | 0.37 | 0.88 | |||||||
| 24 | 79 | 303 | 1.42 | 3.54 | |||||||
| 48 | 40 | 1220 | 6.1 | 15.3 | |||||||
| 100 | 19 | 5260 | 21.3 | 60.0 | |||||||
| 注. |
|
| *1. | 額定電流、線圈電阻指的是線圈溫度為+23 ℃時的值。公差為AC 額定電流+15% 、－20%、DC 線圈電阻為±15%。（AC 的額定電流為50/60Hz 也相同。 |
| *2. | 線圈電感為參考值。 |
| *3. | 動作特性是指線圈溫度為+23 ℃時的值。 |
| *4. | 最大容許電壓是指繼電器線圈操作電源的電壓容許變動范圍內的最大值，環境溫度為+23 ℃時的值。 |
| *5. | 額定電壓的"～" （如100~120）是指額定電壓的范圍。 |
| 開關部 |
| 型號 | G7L-1A-T□ G7L-1A-B□ | G7L-2A-T□ G7L-2A-B□ | G7L-1A-PG7L-2A-P | |||
|---|---|---|---|---|---|---|
| 項目負載 | 阻性負載 | 感性負載（cos =0.4）φ | 阻性負載 | 感性負載（cos =0.4）φ | 阻性負載 | 感性負載（cos =0.4）φ |
| 接觸機構 | 雙 | |||||
| 接點材質 | 銀合金 | |||||
| 額定負載 | AC 220V 30A | AC 220V 25A | AC 220V 25A | AC 220V 20A | ||
| 額定通電電流 | 30A | 25A | 20A | |||
| 接點電壓的最大值 | AC 250V | |||||
| 接點電流的最大值 | 30A | 25A | 20A | |||
| 注.B （螺釘）系列產品用于電氣用品管理法適用的用途時，接點端子螺釘直徑為M4 ，接點電流將降到20A 以下，請注意。 |
■ 性能
| 接觸電阻＊1 | 50mΩ以下 | |
|---|---|---|
| 動作時間＊2 | 30ms 以下 | |
| 復位時間＊2 | 30ms 以下 | |
| 最大開關頻率 | 機械 | 1,800次/小時 |
| 額定負載 | 1,800次/小時 | |
| 絕緣電阻＊3 | 1,000MΩ以上 | |
| 耐壓 | 線圈接點之間 | AC4,000V 50/60Hz 1min |
| 同極接點之間 | AC2,000V 50/60Hz 1min | |
| 異極接點之間（2a接點） | ||
| 耐沖擊電壓 | 線圈與接點之間：10，000V＊4 | |
| 振動 | 耐久 | 10～55～10Hz 單振幅0.75mm （雙振幅1.5mm） |
| 誤動作 | 10～55～10Hz 單振幅0.75mm （雙振幅1.5mm） | |
| 沖擊 | 耐久 | 1,000m/s2 |
| 誤動作 | 100m/s2 | |
| 壽命 | 機械 | 100 萬次以上（ 開關頻率1800 次/h） |
| 電氣＊5 | 10萬次以上（ 額定負載，開關頻率1,800次/h） | |
| 故障率P水平（ 參考值）＊6 | DC 5V 100mA | |
| 重量 |
約90g:（接線片端子型） 約100g:（印刷基板端子型） 約120g：（螺釘端子型） |
|
| 使用環境溫度 | －25～＋60℃（無結冰、無凝露） | |
| 使用環境濕度 | 5～85%RH | |
| 注. | 上述為初始值。 |
| ＊1. | 測量條件：根據電壓下降法，在DC5V1A的條件下。 |
| ＊2. |
測量條件：外加額定操作電壓時不包括接點震蕩時間。 環境溫度條件：+23℃ |
| ＊3. | 測量條件：用DC500V 兆歐表測量與耐壓同的項目。 |
| ＊4. | JEC-212 （1981）標準脈沖電壓波形（1.2× 50μs ）。 |
| ＊5. | 環境溫度條件：+23 ℃。 |
| ＊6. |
該值是開關頻率為60次/分時的值。 |
|
●E配件安裝型 接線片端子型 G7L-1A-T
 注. 線圈的內部連接圖參閱第B-218頁 |
||
|
G7L-2A-T
注. 線圈的內部連接圖參閱第B-218頁 |
||
|
G7L-1A-TJ (帶測試按鈕)
注. 線圈的內部連接圖參閱第B-218頁 |
||
|
|
